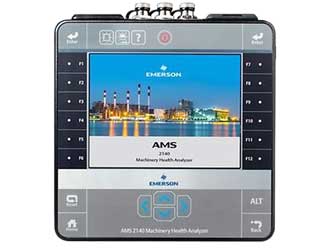

振動分析儀簡介

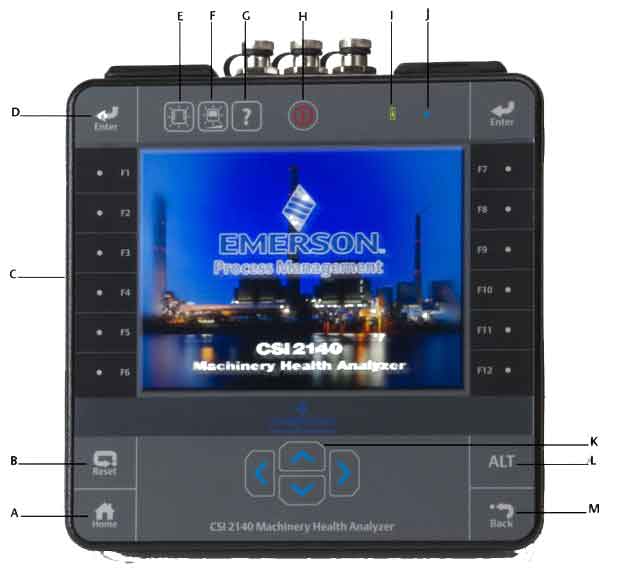

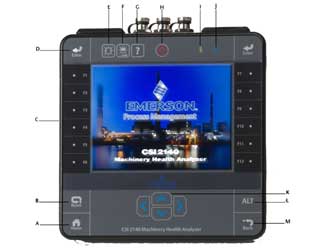

前視圖
A.Home 鍵 - 從任何程序返回主屏幕。
B.Reset 鍵 - 返回程序的主菜單。
C.功能鍵 - 顯示菜單選項。
D.Enter 鍵 - 選擇菜單或選項。
E.鍵區背光鍵 - 打開這些鍵的背光燈。
F.LCD 背光鍵 - 設置 LCD 觸摸屏的背光燈。
G.幫助鍵 - 顯示鍵的幫助文本。
H.電源鍵 - 打開或關閉分析儀，或?qū)⒎治鰞x設置為待機。
I.電池 LED - 如果電池組充滿電，顯示綠色 LED;如果電池組正在充電，顯示橙色 LED。
J.狀態 LED - 每次按下鍵或選項時，閃爍藍色 LED。當分析儀處于待機狀態時，LED 為藍色常亮。
K.箭頭鍵 - 在菜單中移動。
L.ALT 鍵 - 在可用的情況下顯示備選屏幕。
M.Back 鍵 - 逐步返回，直到程序的主菜單。

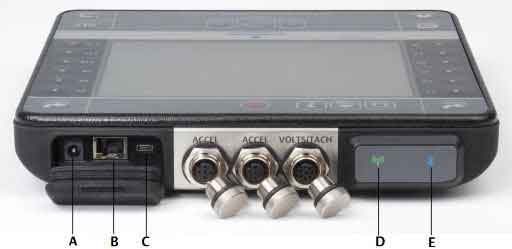

俯視圖
A.電源接口。
B.以太網端口。
C.Micro USB 端口。
D.無線 LED。
E.藍牙 LED。
注意!
為了防止損壞分析儀：
•切勿將超過 0 至 24 伏特的信號連接到 CSI 2140 的 Accel 輸入。
•切勿將超過 +/- 24 伏特的信號連接到 CSI 2140 的 Volts / Tach 輸入。
連接肩帶
1.按住肩帶連接器上的按鈕，并將其插入分析儀或 CSI 2140 四通道適配器(如已連接)側面的連接器。
2.要釋放肩帶，按住連接器上的按鈕，然后拔下。
電池組
使用可充電鋰離子電池組為分析儀供電。充電后通常應當能夠支持 8 小時以上的連續使用。當剩余電量達到設置的水平時，分析儀顯示低電量警告;默認設置為 15%。如果電池組完全放電，您不會丟失任何數據或設置。
您不需要對電池組進行放電或校準。硬件可優化電池組的性能。如果遇到任何問題或需要關于更換電池組的說明，請聯系技術支持部門。
警告!
AMS 2140 僅使用 Emerson 電池組。如果使用非 Emerson 電池組，分析儀將無法正常工作。鋰離子電池具有非常具體的充電要求。Emerson 電源和充電器設計用于與 Emerson 鋰離子電池組配合使用。如果使用的電池組不是經過批準的 Emerson 電池組，不但會使保修失效，還可能產生危險。
電池組充電
AMS2140分析儀在充電過程中完全可以正常工作。作為***佳規范，應當經常為電池組充電。Emerson 建議在使用的前一天晚上為電池組充電。
警告!
•僅使用批準用于 CSI 2140 和 Emerson 電池組且由 Emerson 提供的電源和充電器。如果使用的任何電源和充電器不是 Emerson 批準的電源和電池組充電器，不但會使保修失效，還極有可能損壞分析儀或電池組。
•為配有電池組的 CSI 2140 或電池組本身充電時，確保分析儀所處的環境溫度為 50° F 至 95°F(10° C 至 35° C)。
•僅在非危險區域?yàn)殡姵亟M充電。
過程
1.取下分析儀頂部的橡膠塞。
2.將電源接頭插入分析儀。分析儀可以接通或關閉電源。
3.將電源的交流連接器插入規格為 100 VAC-250 VAC，50-60 Hz 的標準交流插座。重新充滿電可能需要四個小時。
在充電過程中，分析儀背側可能會變熱。充電完成后，電源仍可連接到分析儀。您不能向電池組過度充電。

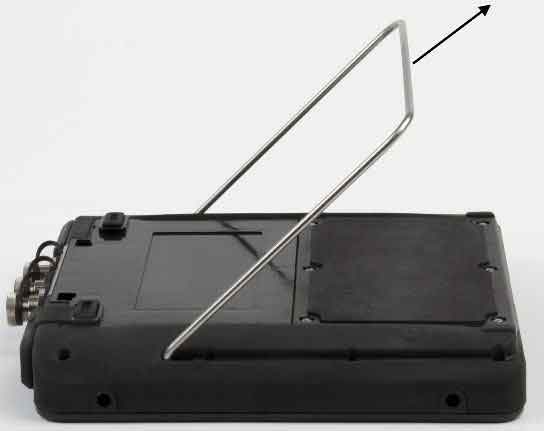

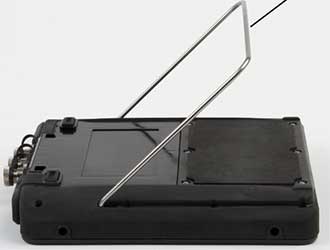

使用支架
1.要將支架置于豎直位置，握住支架并向上拉，直到支架鎖定。
2.要釋放支架，將分析儀面朝下放置，握住支架底座并輕拉。
鎖定裝置釋放，您可以向分析儀方向推按支架。
支架
